2分钟了解：波登管压力表功能原理
波登管压力表是最常用的机械压力测量仪表。其压力元件通常被称为波登管：19世纪中叶，法国工程师Eugène Bourdon运用了这一功能原理。它是基于弹性弹簧，c形的，弯曲且具有椭圆形的横截面的管。

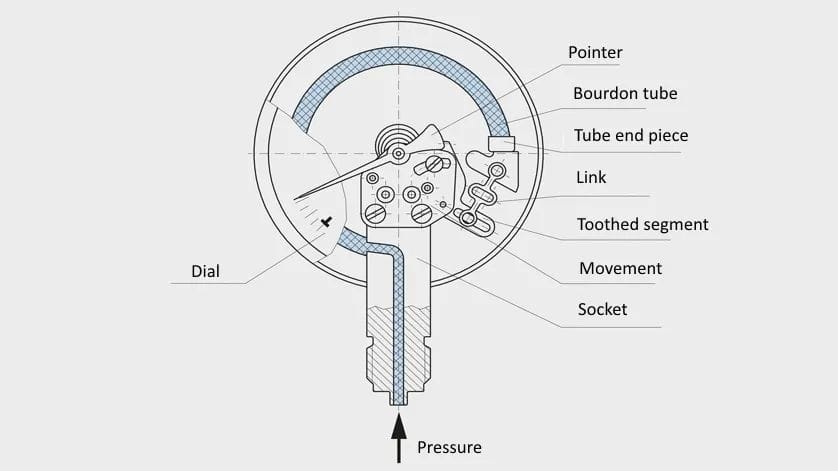

压力作用波登管
当波登管的内部空间受压时，横截面朝向圆形改变。在该过程中产生的环向应力增加了C形管的半径。由此，管的末端移动了大约两到三毫米。这个偏转就是压力的量度。压力被转换为位移，这个位移将线性偏转转变为旋转位移，并通过指针使其在刻度上可视。
波登管的种类
使用C形弯曲的波登管，可以显示高达6MPa的压力。对于更高的压力，可使用螺旋形波登管。根据几何形状、材料和材料厚度的不同，可显示高达700MPa的压力。根据要求，压力元件可选择铜合金、不锈钢或如蒙乃尔等特殊材料制成。
